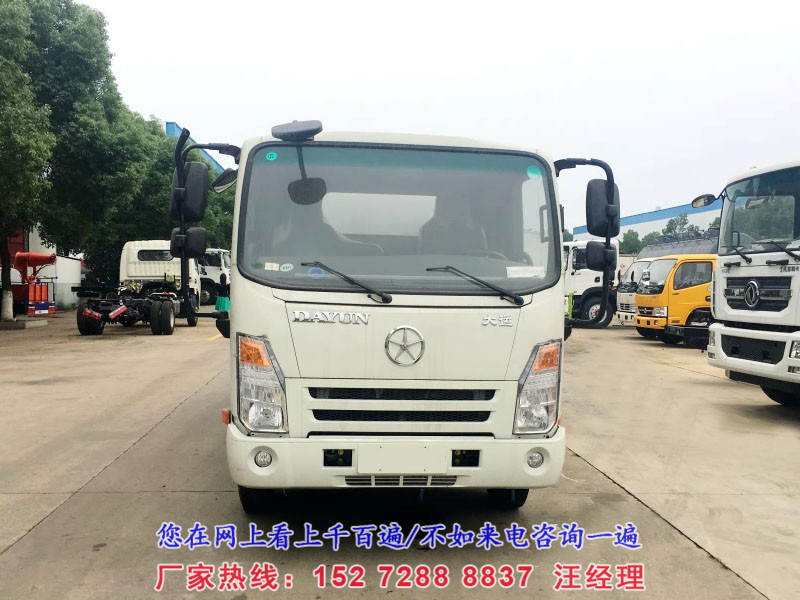

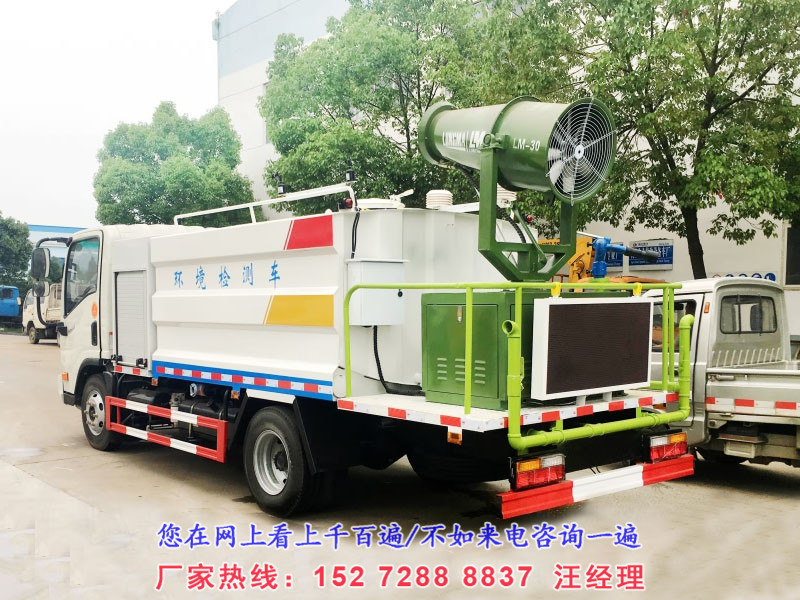

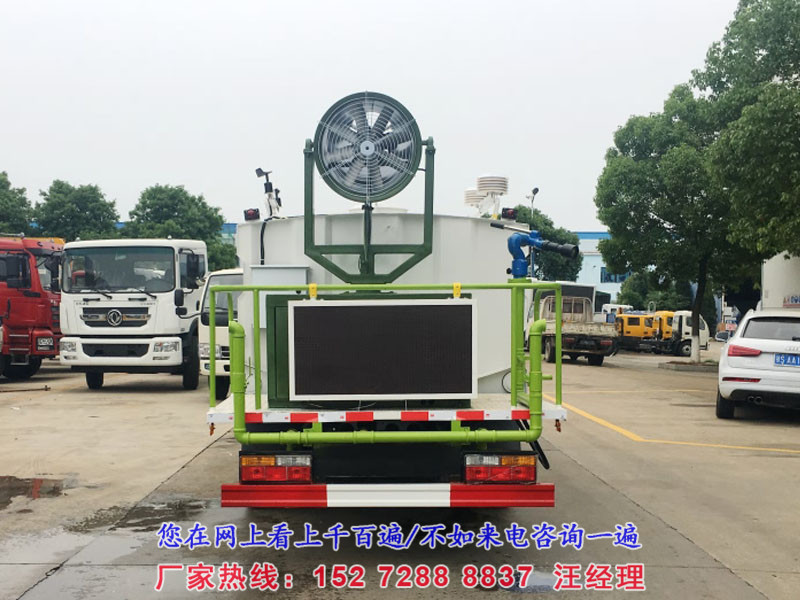

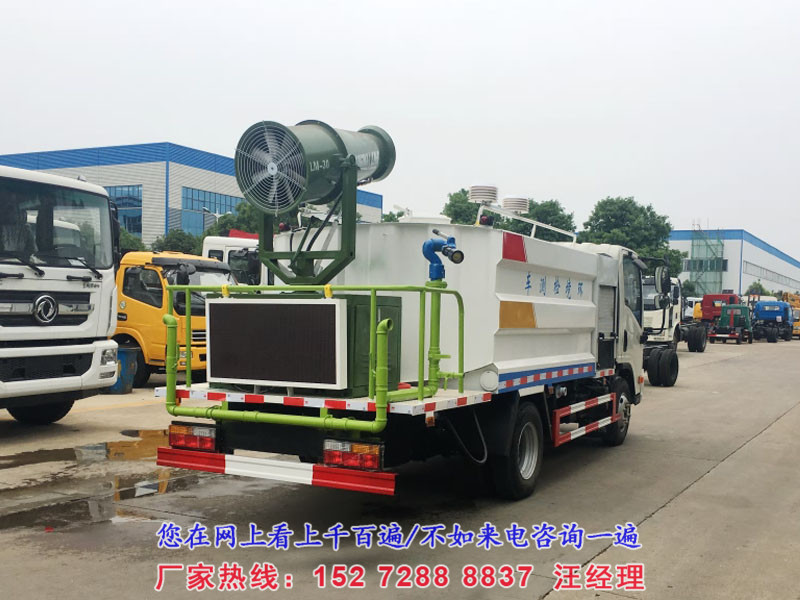

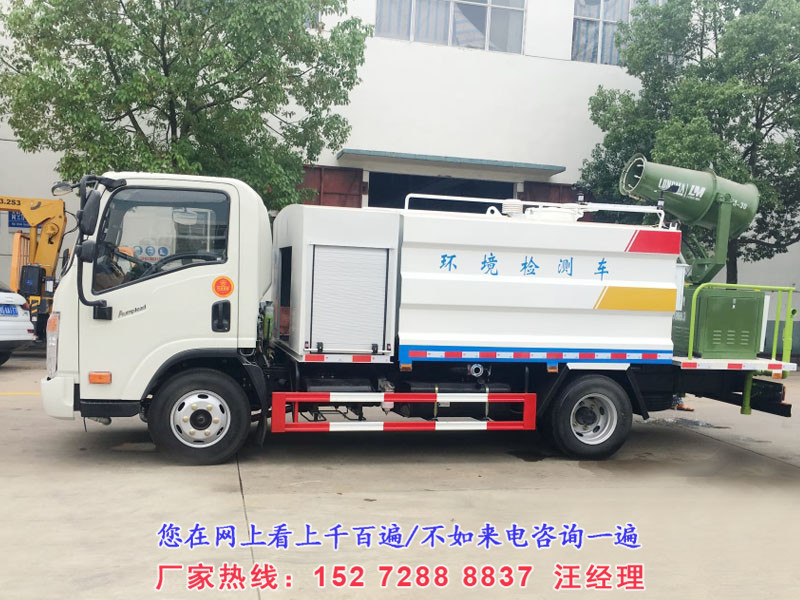

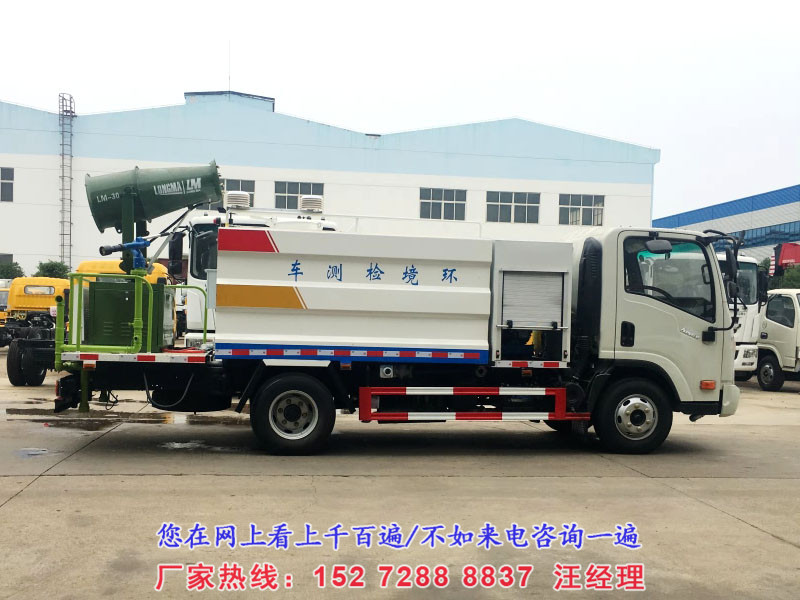

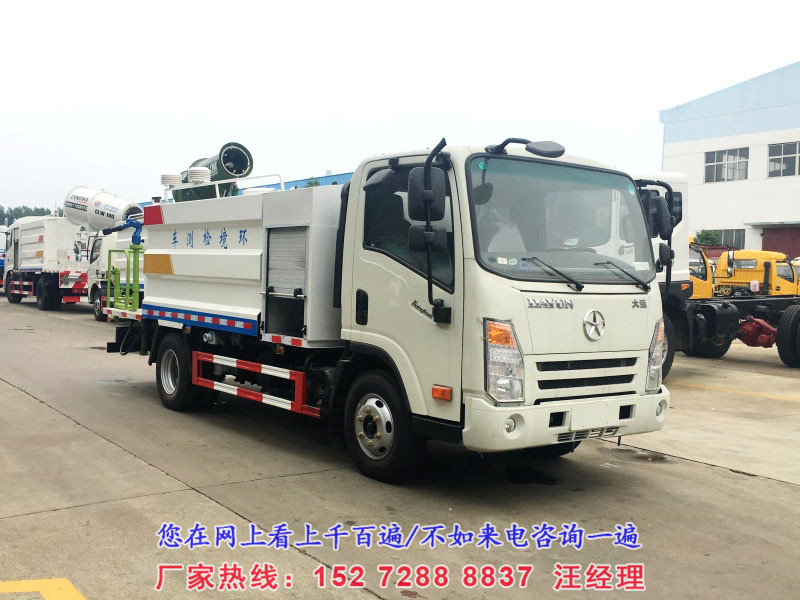

大运5吨多功能抑尘车/喷雾降尘车(30米雾炮机)
大运多功能抑尘车装水容积约5吨，选配30米风送式喷雾机组，该车辆型号CLW5080TDY5，可设计成专用环境监测车，环境监测车不受时间，地点和季节的限制，大气质量监测车装有空气质量监测系统，由于移动式监测环境空气质量，测量项目包括SO2，NOX，CO，O3等总悬浮颗粒物，飘尘及多种气象参数。可以用于空气质量监测，环境评价，满足日常的环境监测要求，并且是进行全天候连续监测。
市区固定的监测点不能移动监测数据，环境检测车就是一个移动的小型环境监测站，可以有效的进行现场快速分析监测。每台监测车包括风雷达、黑探仪、气溶胶激光雷达等不同设备，相互分工监测不同数据。可以做到边移动边监测，不仅垂直测试到5公里外的上空空气数据，还可以测到地面空气中的污染物，甚至可以测到哪片区域、哪条路污染物的具体数值。
大运5吨多功能抑尘车/喷雾降尘车(30米雾炮机)底盘配置：底盘型号：CGC1080HDE33E,采用国五大运1835驾驶室，云内115马力发动机，3300轴距，2.5T/5T前后桥，7500R16钢丝胎。万里扬五档，断气刹，带方向助力，尿素罐，电动车窗，中控锁，带ABS，空调。

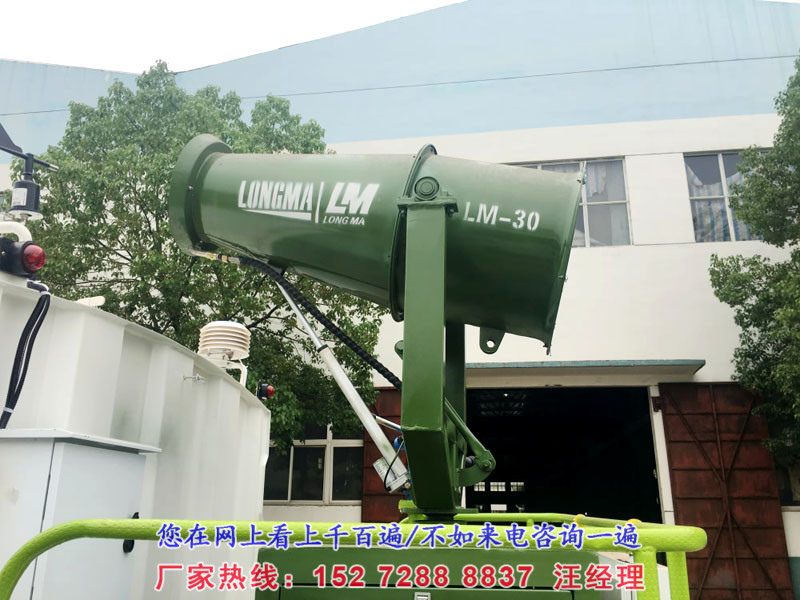

大运5吨多功能抑尘车/喷雾降尘车(30米雾炮机)上装配置：新款方形罐体，罐体钢板采用Q235碳钢钢材，前冲后洒、侧喷、平台高炮、自流阀及消防接头各1个、水管2根、标配亿丰泵或金龙泵。 选装30米风送式喷雾机。
| 产品名称 | 大运5吨多功能抑尘车/喷雾降尘车(30米雾炮机) |
| 外型尺寸 | 6500,6750,7100×2010×2760 |
| 总质量 | 8280 |
| 额定质量 | 3925,3990 |
| 整备质量 | 4160 |
| 排放标准 | GB17691-2005国Ⅴ,GB3847-2005 |
| 最高车速 | 90 |
| 整车说明 | 该车主要用途为抑尘降霾.专用装置为抑尘雾炮,型号及厂家:LM-30,湖北龙马汽车装备有限公司.介质: 水,密度:1000千克/立方米,罐体有效容积:4.09立方米,罐体外形尺寸(长×宽×高)为(mm): 2500×2010×1150; 整车长度/轴距对应关系为(mm):6500/3300,6750/3550,7100/3900.随底盘选装驾驶室,防护材料:Q235A碳钢,连接方式:左右侧面均采用焊接连接,后下部防护采用焊接连接,后下部护护断面尺寸(mm):50×100,后部防护离地高度(mm):410。ABS生产厂家:威伯科汽车控制系统(中国)有限公司,型号:ABS-E 4S/4M;浙江万安科技股份有限公司,型号:VIE ABS-II. |
| 底盘型号 | CGC1080HDE33E |
| 轴数 | 2 |
| 轴距 | 2800,3300,3550,3900 |
| 轮胎数 | 6 |
| 轮胎规格 | 7.50-16,7.50R16,8.25-16,8.25R16 |
| 燃油种类 | 柴油 |
| 发动机型号 | YNF40E1 JE4D28Q5F YN38CRE1 YN33CRE1 YC4S160-50 YC4FA130-50 D30TCIE4 4F1-150C50 4B2-115C50 WP3Q130E50 |
| 生产企业 | 昆明云内动力股份有限公司 江西五十铃发动机有限公司 昆明云内动力股份有限公司 昆明云内动力股份有限公司 广西玉柴机器股份有限公司 广西玉柴机器股份有限公司 昆明云内动力股份有限公司 安徽全柴动力股份有限公司 安徽全柴动力股份有限公司 潍柴动力扬州柴油机有限责任公司 |
| 排量 | 3920 2776 3760 3298 3767 2982 2977 3857 2545 2970 |
| 功率 | 125 97 95 85 118 95 115 110 85 96 |
车载式喷雾机主要技术参数（60-120米）：
参数项目 | 参 数 指 标 | ||||
喷雾机型号 | TDM-M04型 | TDM-M06型 | TDM-M08型 | TDM-M10型 | TDM-M12型 |
静风射程（m） | 40 | 60 | 80 | 100 | 120 |
覆盖面积（㎡） | 3768/5024 | 7536/11300 | 13400/20000 | 20900/31400 | 30144/45216 |
总功率（Kw） | 10.5 | 27.1 | 31 | 38.6 | 69 |
风机功率（Kw） | 7.5 | 18.5 | 22 | 30 | 55 |
水泵功率（Kw） | 2.2 | 7.5 | 7.5 | 7.5 | 11 |
供电电源 | AC380V、50Hz、三相四线 | AC380V、50Hz、三相四线 | AC380V、50Hz、三相四线 | AC380V、50Hz、三相四线 | AC380V、50Hz、三相四线 |
喷头数量（个） | 39 | 78 | 78 | 110 | 100 |
耗水量（m³/h） | 3.2 | 7 | 7 | 10 | 10 |
水泵压力（Mpa） | 离心式1.5-2.0Mpa | 离心式1.5-2.0Mpa | 离心式1.5-2.0Mpa | 离心式1.5-2.0Mpa | 离心式1.5-2.0Mpa |
水雾颗粒直径（µm） | 30-150 | 30-150 | 20-200 | 20-200 | 20-200 |
旋转角度（电动） | ±120∘/±180∘ | ±120∘/±180∘ | ±120∘/±180∘ | ±120∘/±180∘ | ±120∘/±180∘ |
仰俯角度(电动) | 0∘～ 50∘ | -10∘～ 50∘ | -10∘～ 60∘ | -10∘～ 60∘ | -10∘～ 60∘ |
控制方式 | 就地/无线遥控器/云服务 | 无线遥控器/触摸屏 | 无线遥控器和触摸屏/云服务 | 无线遥控器和触摸屏/云服务 | 无线遥控器和触摸屏/云服务 |
固定方式 | 车载式、高台式、平台式 | 车载式、高台式、平台式 | 车载式、高台式、平台式 | 车载式、高台式、平台式 | 车载式、高台式、平台式 |
防护等级 | IP55 | IP55 | IP55 | IP55 | IP55 |
噪音标准（dB） | 20米处65dB | 20米处65dB | 20米处65dB | 20米处65dB | 20米处65dB |
使用环境温度（℃） | 0-50（无保温）、-35-50（保温） | 0-50（无保温）、-35-50（保温） | 0-50（无保温）、-35-50（保温） | 0-50（无保温）、-35-50（保温） | 0-50（无保温）、-35-50（保温） |
外形尺寸（mm） | 1550*1100*1550 | 1900x1155x2365 | 2000x1155x2360 | 2435x1155x2360 | 3100x1700x2500 |
重量（Kg） | 620 | 1270 | 1300 | 1540 | 2700 |
风扇数量（个） | 2 | 1 | 2 | 2 | 2 |
噪音控制 | 双壁降噪 | 双壁降噪 | 双壁降噪 | 双壁降噪 | 双壁降噪 |
喷圈类型 | 国际双喷雾形式 | 国际双喷雾形式 | 国际双喷雾形式 | 国际双喷雾形式 | 国际双喷雾形式 |
发电机机组 | 20KW | 玉柴50 | 玉柴50 | 玉柴50 | 玉柴100 |
